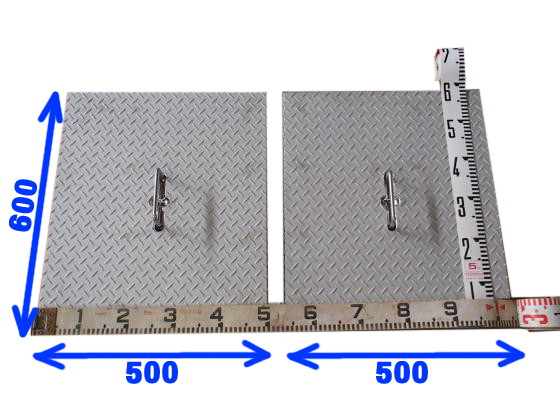

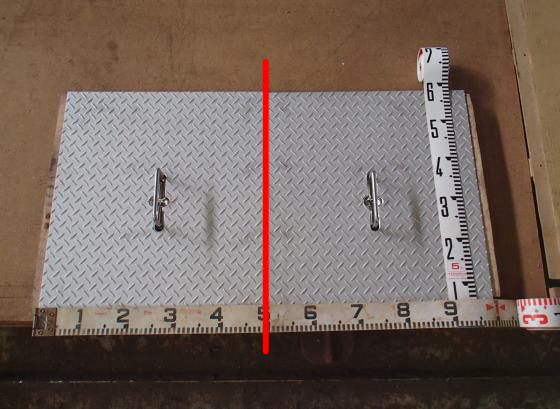

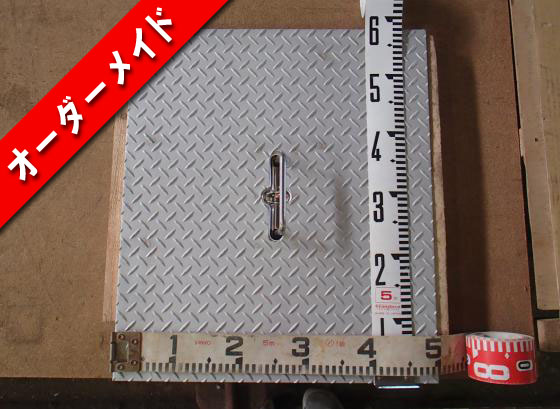

《 製作事例 》 ステンレス製　グリーストラップ製作例 オーダーメイド品 No.SUS001-162

TOP > ステンレス製品一覧 > ステンレス加工製作品 > グリーストラップ

商品説明
強度が有り錆びに強くて半永久に長持ちする級ステンレス製（SUS304）の縞板製グリーストップ。希望寸法での製作となります。
薬品にも強く鉄金属では錆びて危険な所に安心して使用できます。
排水溝ふた、みぞ蓋や桝蓋あるいは滑りやすい床用に。使用中グリーストラップ蓋の取り換え・交換等に。表面はすべり止め縞仕様の板材で、乗っても滑りません。
表面仕上げは、焼鈍・酸洗仕上げ（No.1）です。
見積もり方法
見積もり依頼フォームより、以下の内容を記入してお問合せください。

【希望寸法(mm)】
厚み　（2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 6.0　mm）＝
横　＝
縦　＝

側溝の寸法　横　mm　ｘ　縦　mm

補強材も考慮したいので、現在のフタの寸法図面や写真を表、裏、側溝の写真複数を添付に入れてくださると見積しやすいです。（※1）
注意事項
  • オーダーメイド製作となりますので、お見積り・製作に多少のお時間をいただく場合がございます。
  • 送料（養生梱包費含む）は数量に応じて別途掛かります。
  • 工業用鋼材となりますので、材料の移動・切断・加工・配送に伴う擦り傷や汚れ・歪み等が発生します事をご了承ください。
  • 商品の返品・交換はお受けできません。
品名
ステンレス製　グリーストラップ製作例
製作
受注生産ですので製作は１週間程度を要します。
使用される側溝・桝のサイズを計測し、図面にてお送りいただけると助かります。また側溝の写真添付をお願いする場合がございます。

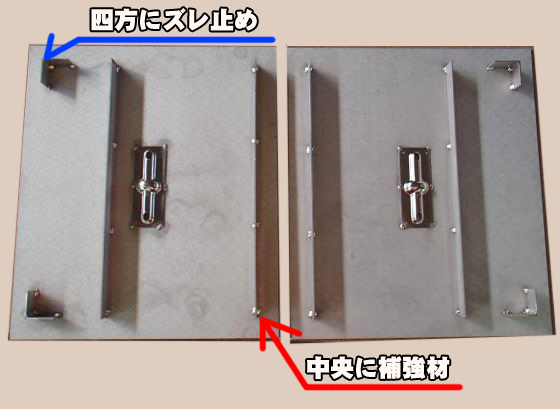

補強材の追加等の加工も可能です。
備考
図面サンプル

（※1)添付図面について
裏面補強材を入れる場合は、現在お使いのふたの寸法の分かる図面もお送りください。
表面と裏面と桝のお写真もあるとわかりやすいです。
もし実物がなく、新たにお考えの場合は桝枠の寸法と、桝の写真をお送りください。




縞板　製作事例
アルミ・鉄・ステンレス縞板を使った製作事例です。
サイズオーダーや加工も承ります！

アルミ縞板
歩行者・自動車用スロープ

アルミ縞板
バリアフリー　スロープ

鉄　縞板
歩行者・自動車用スロープ


アルミ縞板
角桝蓋
アルミ縞板
側溝・グリストラップ蓋
ステンレス縞板
桝・グリストラップ蓋

【注】　材料の切断加工や移動配送に伴う多少の擦り傷や歪み・へこみ、
　　　　在庫の汚れ等が発生します事ご了承のうえ、ノークレーム・ノーリターンでお願いします。

買物フォームの使い方 　見積依頼メールフォーム 　fax 　Q&A

※注文依頼から先に対応となるため、見積依頼のメール返信は数日掛かる場合があります
（自動計算フォームからの見積依頼が、一番早く返答できます）

▼　鋼材サイズ別検索はこちら！

パイプ検索 平角パイプ検索 棒材検索 平鋼検索

アングル検索 チャンネル検索 Ｈ鋼検索 板検索

▼　横山テクノ　ご利用ガイド

横山テクノからのお知らせ

納期について
  • 在庫がある品の場合
    通常は入金確認後3～5営業日以内に発送
    （代引決済の場合は注文日から3～5営業日以内に発送）
  • 在庫不足の場合
    入金確認後、商品取り寄せ（商品により入荷に数日～一週間ほど掛かります）

※大量注文や長尺物/重量物・加工品・外注品・取り寄せ品などは別途日数が掛かります。詳細は注文メール返信にてお知らせします。
その他、発送についての詳細はQ&A～発送について～をご確認ください。

※諸事情により商品の到着が予定より遅れた場合、それに伴う作業の遅れ等で発生した損害の補償は、弊社ではお受けできません。ご注文は余裕をもった日数でお願い致します。

※冬季期間中は確実な集荷・配送指定をお約束できかねるため、注文翌日着指定は対応できません。また天候によっては着指定の配送が難しい場合もございますので、ご理解のほどをお願いいたします。

※当店取り扱い品のミルシート発行は致しません。

支払い・送料について
■お支払いについて
・クレジットカード決済（VISA/MASTER/JCB/AMEX/Diners）
・銀行振込（ゆうちょ・PayPay銀行・福井銀行）
・代引決済（佐川急便・クロネコヤマト・ゆうパック・西濃運輸・福山通運）
・NP掛け払い（法人・個人事業主限定）

⇒お支払方法の詳細についてはこちら

■送料計算には「送料シミュレーション」もご活用ください
→横山テクノ　送料シミュレーションはこちら

■送料表（クリックで拡大）



切断・加工について
材料は定尺で仕入れたものからの切り売りです。

材料に関してお客様にご希望の寸法カットで提供させていただく趣旨により端材より取れる寸法を選びながらのカットをしております。
したがって保管上・作業上細かいキズや擦れなどがあるものがほとんどです。
ご了承の上でご購入をお願いいたします。

切断寸法誤差：±1.0mm～（径/100またはL/1000)mmとなります。
定寸販売品は切断寸法誤差±1.0mm～2.0mm程度です。
大径サイズや切寸取り寄せ品などは、＋1～8mm程度の誤差が出る場合があります。

  • 手作業での切断加工となるため、精度を要する切断加工は対応不可となります。
  • Q&Aコーナーもしくは見積依頼より要望の用途にあわせての指定寸法切断・加工のご相談や材料価格・送料（梱包費含む）等の見積対応します。
  • その他（変形切断・溶接・穴あけ）加工等のご相談・見積対応につきましては図面等詳細な打合せの出来る見積依頼やＦＡＸ等をご利用下さい。
    　
  • 図面には外寸/内寸の記載をお願いします。
  • 図面は手書きでも受け付けておりますが、材料・材質の詳細や数量、各部の寸法数値の記載をお願いします。（こちらでは図面から数値の拾い出しはいたしません）
  • 複雑な加工の図面については完成データでのみお受けしております。
    　
  • 切断・加工についてのよくある質問はこちら
  • 加工図面について
  • 製作事例はこちら

よくある質問

ＦＡＸで見積・注文
FAX番号：0779-87-2819
応対時間：平日09:00～16:00

見積依頼はメールまたは自動計算フォームからお願いします（FAXは注文のみ対応します）
FAX見積・注文の詳細はこちらのページをご確認ください。

営業時間・お問い合わせ
応対時間：平日09：00～16：00
（ネット注文は24時間受付）
定休日：毎週日曜・祝日（土曜は不定期にて休業）


質問・Q&Aコーナー
  • 自動計算フォームで計算できない品・価格については、こちらからご質問ください。
  • 送料の質問をされる場合、お届け先の郵便番号・住所をお知らせください。

こちらは問い合わせ用フォームとなります。
注文・見積り希望のお客様は各商品ページの自動計算フォームまたは見積依頼、またはメールよりご連絡ください。

■送料計算には「送料シミュレーション」もご活用ください
→横山テクノ　送料シミュレーションはこちら

■品サイズについては「品サイズ絞り込み検索」もご活用ください
→横山テクノ　品サイズ絞り込み検索はこちら


Q&Aコーナー

 －   －

個人情報は書き込まないで下さい


グリストラップの蓋　ステンレス材

（ 2017/05/23 ）

　厚み ６．０mm＝
  横　＝３００ｍｍ
  縦　＝６５０ｍｍ
現在使用している蓋の実サイズです。
コーナー部分は５mmほど丸くなっております。
取っ手を2箇所取り付け
配送先　東京都江戸川区


　

SUSシマ板
厚み+６．０mmｘ 横　＝３００ｍｍ 　ｘ 縦　＝６５０ｍｍ 　1枚カット費込(16,330円)9.6㎏

SUSフラットバー　取っ手(落とし込み式)　2か所　(4,000円)　

4-R5込

設計管理費　1式(700円)

梱包・送料(1,640円)ゆうパック
-----------------------------------
合計　22,670円税込み


※裏面補強材一切なし

取っ手は下記の2,000円のもので見積しました。
横山テクノ（ 2017/05/24 ）

グリストラップ蓋のお見積り依頼

（ 2017/05/18 ）

グリストラップ蓋の見積りをお願いします

鉄製、縞鋼板、錆止め塗装
縦600mm×横900mm　厚さ3mm
取っ手を2箇所取り付け
配送先は大阪です

以上の見積りをお願いします

鉄製縞鋼板　蓋

縦600mm×横900mm　厚さ3mm

錆び止め(赤錆色)下地　シルバーＯＰ塗装 (裏面補強・ズリ止め一切無し)

ＳＵＳフラットバー　取っ手(落とし込み式)　2箇所取り付け 　1式(12,630円)税込

梱包・送料(1,800円)西濃運輸
--------------------------------------
合計　14,430円税込み 横山テクノ（ 2017/05/19 ）

グリストラップ蓋お見積り依頼

（ 2017/03/07 ）

以下のサイズのグリストラップ蓋のお見積りをお願いいたします。
ステンレス縞鋼板　535×418　　SUS厚み2ｍｍ　　2枚　取っ手付き
裏面補強材ステンで見て下さい。
グリストラップの深さ≒30

納品先は東京都大田区でみて下さい。

よろしくお願いいたします。


後程回答いたします。 横山テクノ（ 2017/03/07 ）

グリストラップ蓋お見積もりをお願いします。

（ 2017/03/02 ）

初めまして。
以下のサイズの鉄板の見積もりをお願いします。

385×745
4枚

それぞれに取って付きです。
配送先は東京都港区です。
宜しくお願い致します。

後程回答いたします。 横山テクノ（ 2017/03/03 ）

お見積り依頼

（ 2016/12/14 ）

現在51ｃｍ×51ｃｍの蓋1枚の購入を考えています。
とっては一か所で結構です。

港区西麻布です。

どうぞ宜しくお願い致します。

ステン縞板
3.0ｔｘ510ｘ510　w=6.9kg カット費込み 1枚 11,970円
ＳＵＳ丸棒　取っ手（隠蔽落とし込み式） 1ヶ所 1,000円
ステンレスフラットバー：小物　ズリ止め 4ヶ所 　 800円

ＳＵＳ丸棒　取っ手(隠蔽落とし込み式) 1ヶ所 4,000円
ＳＵＳ小物溶接　ケガキ込 　　　　4ヶ所 2,000円
焼けとり費用　　　　　　　　　　 1　式 550円


材　　料　　費 13,770円
加　　工　　費 6,550円
梱包・送料　西濃運輸　 　　　　 1,800円
設計管理経費消費税 1,310円
--------------------------------------------
合　計 23,430円
横山テクノ（ 2016/12/29 ）

グリーストラップ蓋

（ 2016/09/12 ）

お世話になります。穴の開口サイズ58㎝角と59㎝角の2枚の見積もりをお願いします。既存の鉄蓋は上記サイズより約７㎝大きく作ってあります。古い施設でコンクリート製マスにつき、１㎝違いますが、
ほぼ同サイズです。その上には人と自転車だけが乗ります。

SUS縞板　3.0t　650mm×650mm　1枚
裏面補強材SUSアングル3本、SUS製落とし込み取っ手1箇所、溶接加工費込：40,240円

SUS縞板　3.0t　660mm×660mm　1枚
裏面補強材SUSアングル3本、SUS製落とし込み取っ手1箇所、溶接加工費込：40,970円

合計額：81,210円　税込みです。


横山テクノ（ 2016/09/13 ）

お願いします

（ 2016/07/15 ）

アルミのグリストの蓋が2枚必要です。
縦50,横60センチ、厚みはひとが乗っても大丈夫な厚さ
でお願いします

アルミ製のグリストの蓋（歩行者用）
アルミ製縞板
2.5mm厚　500ｘ600mm
　補強材付き
　SUS平鋼落とし込み持手付き（1箇所/枚）
　製作材工共２枚分（31,000円）

梱包・送料（1,670円）ゆうパック便(ただし関東・関西・中部圏内で)
お支払い合計額（32,670円）税込みです。

住所が上記以外の場合は送料が変わります。
切断寸法誤差は長さによりますが±1.0mmです。 横山テクノ（ 2016/07/16 ）

排水溝用　ステンレス製蓋　取っ手付

（ 2016/07/01 ）

見積もりをお願い申し上げます。

御社のステンレス製、排水溝用フタ（取っ手付）。
サイズ＝縦８９０×横９５０を２枚割りにします。
（分割側は、横９５０側を、サイズ４７５にて２分割）
裏補強も必要です、裏側４面とも。直線補強のみで
補強4角は繋ぎません。
排水溝の寸法は縦６９０×横７５０ですので
裏補強入れるとき考慮してください。また取っ手の位置取りもここを考慮の上多少寸法的に移動しても問題ありません。


取っ手は、横９５０を2分割にしたとき、縦８９０の
センタ－にセットします。取っ手の寄り位置は５０ｍｍ
程度でＯＫです

ステンレス縞板
3.0ｔ ｘ 890 ｘ 475 　2.0 枚 38,140円

ステンレスホットアングル　
t5.0 x 50 x 50　L=670mm 4.0本 16,280円

ステンレスホットアングル　
t5.0 x 50 x 50　L=350mm 4.0 本 9,480円

ＳＵＳ丸棒　取っ手（隠蔽落とし込み式） 2.0本 2,000円


ケガキ・仮組付け 8本 2,400円

ステンレス断続溶接 0.69m ｘ 4本　 2.76ｍ 5,520円

ステンレス断続溶接 0.35m ｘ 4本　 1.4ｍ 2,800円

焼けとり酸洗い費用　2枚分 1式 1,700円

ＳＵＳ丸棒取っ手（隠蔽落とし込み式）溶接加工費 2ヶ所 8,000円

ステンレスホットアングル両端45°斜めカット費 16本 8,000円

材料費 　　　65,900円
加工費 　　　28,420円
設計管理経費消費税（加工費の20％） 5,684円


梱包・送料　佐川急便　1個口 2,340円
端数調整 -4円
合　計 　　　102,340円
横山テクノ（ 2016/09/13 ）

板・パイプの販売溶接について

（ 2016/06/05 ）

暑さ３ミリ、幅７０ミリ、長さ７０ミリのステンレス板の四隅の角を取り丸みを持たせ、四隅に直径６ミリのボルト穴を開けます。
その板に厚さ５ミリ幅３０ミリ、長さ７０ミリのステンレス板を立てて溶接します。その立てて溶接した暑さ５ミリ板に、内径１０ミリで厚さ３ミリ、長さ７０ミリのステンレスパイプ板を溶接することは可能ですか。寸法は目安です。多少大きくなっても問題ありませんが、パイプには直径８ミリの切ねじを入れるつもりです。

ボートのトローリングロッドを船体
キャビン（操舵室回り）に固定するもの

SUS板NO1（土台板）
4.0t　70mm×70mm　2枚
4-φ6穴加工・四隅5R加工費込み：2,200円　0.32kg

SUS板NO1
7.0t　70mm×35mm　2枚：1,700円　0.28kg

SUS未研磨丸パイプ
φ17.3×2.0　L=70mm　2本：520円　0.1kg

板とパイプ溶接加工費2箇所2個分：5,200円
-------------------------------------------------------------
トローリングロッドを船体に付ける金具の部品

SUS板NO1
6.0t　30mm×45mm　φ13穴加工込み　2枚：1,400円

六角ボルト
12mm　L=150mm　ナット×3スプリングワッシャー×1付き　2本分：600円

板と六角ボルト溶接加工2本分：1,400円
-------------------------------------------------------------
ボートのガンネル（舷）に付
けてトローリングロッドを受ける金具

SUS板NO1
3.0t　50mm×100mm　6-φ5穴加工・四隅5R加工費込み
左右対称品　2枚：1,780円　0.24kg

SUS引抜丸棒
φ8　コの字曲げ加工　2本：2,640円

板と丸棒溶接加工2個分　左上寄りに溶接：2,600円
-------------------------------------------------------------
　梱包・送料（ゆうパック便）：1,010円

　合計額：21,050円　税込です。 横山テクノ（ 2016/12/29 ）

グリストラップ 蓋

（ 2016/04/21 ）

厚み3.5ｍｍ 横270ｍｍ縦610ｍｍ 取って ２箇所
蓋裏に高さ35ｍｍ 幅10ｍｍを 縦横 端に取り付けてください

見積納期お願いします合計３枚いります

鉄縞板
3.2ｔ ｘ 270 ｘ 610　3.0枚 4,800円
鉄黒皮フラットバー　
t4.5 x 32　L=250mm　カット費込 6.0本 1,380円
鉄黒皮フラットバー　
t4.5 x 32　L=590mm　カット費込 6.0本 2,040円

ＳＵＳ丸棒　取っ手（隠蔽落とし込み式） 6.0 本 1,000 6,000

ケガキ・仮組付け 12本 2,400円

鉄断続溶接 0.25m ｘ 6本　1.5㎡ 1,875円
鉄断続溶接 0.59m ｘ 6本　3.54㎡ 4,425円

錆び止め（赤錆色）下地シルバーＯＰ塗装　3枚分 1式 4,500円

ＳＵＳ丸棒　取っ手（隠蔽落とし込み式）溶接加工費　6ヶ所 　24,000円

材料費 14,220円
加工費 37,200円

設計管理経費消費税（加工費の20％）　7,440円
　
中計 58,860円
梱包・送料　西濃運輸　1個口 1,690円

合計 60,550円

横山テクノ（ 2016/09/13 ）
